喷码机主板
您的位置: 首页 > 产品中心 > 喷码机配件

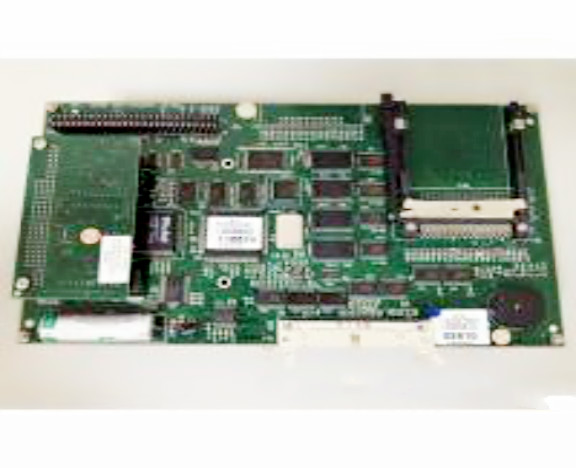

喷码机主板

  • 喷码机的主机主要部件由电源板、供墨系统、键盘、CPU板、喷头及触发器六部分组成。电源板为喷码机提供5V和20V的电源。二、供墨系统为喷码机提供0.04MPa的气压,它主要由气压调节阀,气泵,供墨管,供气管,墨水喷码机的主机主要部件由电源板、供墨系统、键盘、CPU板、喷头及触发器六部分组成。一、电源板为喷码机提供5V和20V的电源。二、供墨系统为喷码机提供0.04MPa的气压,它主要由气压调节阀,气泵,供墨管,供气管,墨水桶组成。三、键盘由显示模块,通讯模块,驱动模块,处理模块组成。四、CPU板主要由CPU、通讯组、EPROM及电池、喷头驱动组构成。(一)CPU:所有程序信号处理及喷码机动作控制。(二)通讯组:提供与键盘通讯所需的信号。(三)EPROM及电池:保存所有的用户设定的参数和打印内容。(四)喷头驱动组:由CPU控制为喷头的动作提供动力。五、喷头由密封垫、墨水接头、控制线接头、喷嘴片、墨槽、线圈、上盖板、顶杆、弹簧组成。(一)密封垫:密封各部件间的连接。(二)墨水接头:喷头墨水的管路接头。(三)控制线接头:控制线与喷头的连接接头。(四)喷嘴片:喷嘴片由7个0.16mm的孔组成,它
  • 咨询热线:17751244886
  • 产品详情

  • 联系我们




喷码机的主机主要部件由电源板、供墨系统、键盘、CPU板、喷头及触发器六部分组成。电源板为喷码机提供5V和20V的电源。二、供墨系统为喷码机提供0.04MPa的气压,它主要由气压调节阀,气泵,供墨管,供气管,墨水喷码机的主机主要部件由电源板、供墨系统、键盘、CPU板、喷头及触发器六部分组成。

一、电源板为喷码机提供5V和20V的电源。

二、供墨系统为喷码机提供0.04MPa的气压,它主要由气压调节阀,气泵,供墨管,供气管,墨水桶组成。

三、键盘由显示模块,通讯模块,驱动模块,处理模块组成。

四、CPU板主要由CPU、通讯组、EPROM及电池、喷头驱动组构成。
(一)CPU:所有程序信号处理及喷码机动作控制。

(二)通讯组:提供与键盘通讯所需的信号。

(三)EPROM及电池:保存所有的用户设定的参数和打印内容。

(四)喷头驱动组:由CPU控制为喷头的动作提供动力。

五、喷头由密封垫、墨水接头、控制线接头、喷嘴片、墨槽、线圈、上盖板、顶杆、弹簧组成。

(一)密封垫:密封各部件间的连接。

(二)墨水接头:喷头墨水的管路接头。

(三)控制线接头:控制线与喷头的连接接头。

(四)喷嘴片:喷嘴片由7个0.16mm的孔组成,它主要控制了喷出的墨点的大小和形状。

(五)墨槽:墨槽是在喷头不工作时储存墨水的地方,同时也是喷头电子阀各部件的连接部件。

(六)线圈:线圈在通电时产生电磁场,为电子阀的打开提供动力。它和上盖板,弹簧,顶杆一起组成了电子阀门。

(七)上盖板、顶杆、弹簧它们是电子阀的阀门部件,配合喷头工作。

六、触发器为喷码机提供一个电压信号,通知CPU有信号经过,为触发器提供一个高电平一个低电平和一个地。未触发时,触发器处于高电平或低电平。当物体经过时触发器将高低电平反相,给CPU一个不同的电位信号。


当前位置: 首页 > 产品中心 > 喷码机配件

喷码机主板

点击数:290发表时间:2019-11-13




喷码机的主机主要部件由电源板、供墨系统、键盘、CPU板、喷头及触发器六部分组成。电源板为喷码机提供5V和20V的电源。二、供墨系统为喷码机提供0.04MPa的气压,它主要由气压调节阀,气泵,供墨管,供气管,墨水喷码机的主机主要部件由电源板、供墨系统、键盘、CPU板、喷头及触发器六部分组成。

一、电源板为喷码机提供5V和20V的电源。

二、供墨系统为喷码机提供0.04MPa的气压,它主要由气压调节阀,气泵,供墨管,供气管,墨水桶组成。

三、键盘由显示模块,通讯模块,驱动模块,处理模块组成。

四、CPU板主要由CPU、通讯组、EPROM及电池、喷头驱动组构成。
(一)CPU:所有程序信号处理及喷码机动作控制。

(二)通讯组:提供与键盘通讯所需的信号。

(三)EPROM及电池:保存所有的用户设定的参数和打印内容。

(四)喷头驱动组:由CPU控制为喷头的动作提供动力。

五、喷头由密封垫、墨水接头、控制线接头、喷嘴片、墨槽、线圈、上盖板、顶杆、弹簧组成。

(一)密封垫:密封各部件间的连接。

(二)墨水接头:喷头墨水的管路接头。

(三)控制线接头:控制线与喷头的连接接头。

(四)喷嘴片:喷嘴片由7个0.16mm的孔组成,它主要控制了喷出的墨点的大小和形状。

(五)墨槽:墨槽是在喷头不工作时储存墨水的地方,同时也是喷头电子阀各部件的连接部件。

(六)线圈:线圈在通电时产生电磁场,为电子阀的打开提供动力。它和上盖板,弹簧,顶杆一起组成了电子阀门。

(七)上盖板、顶杆、弹簧它们是电子阀的阀门部件,配合喷头工作。

六、触发器为喷码机提供一个电压信号,通知CPU有信号经过,为触发器提供一个高电平一个低电平和一个地。未触发时,触发器处于高电平或低电平。当物体经过时触发器将高低电平反相,给CPU一个不同的电位信号。
