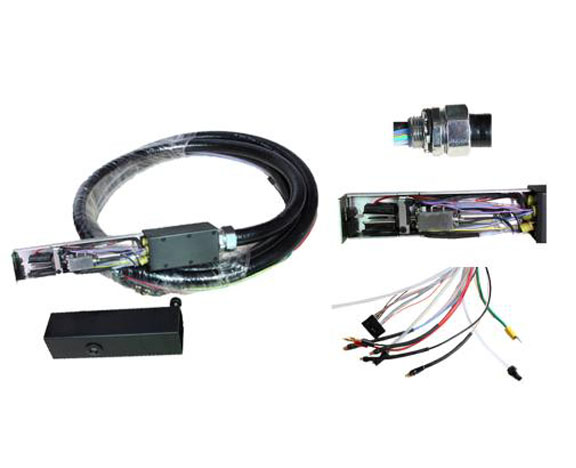

喷码机喷头

喷码机的主机主要部件由电源板、供墨系统、键盘、CPU板、喷头及触发器六部分组成。电源板为喷码机提供5V和20V的电源。二、供墨系统为喷码机提供0.04MPa的气压，它主要由气压调节阀，气泵，供墨管，供气管，墨水喷码机的主机主要部件由电源板、供墨系统、键盘、CPU板、喷头及触发器六部分组成。一、电源板为喷码机提供5V和20V的电源。二、供墨系统为喷码机提供0.04MPa的气压，它主要由气压调节阀，气泵，供墨管，供气管，墨水桶组成。三、键盘由显示模块，通讯模块，驱动模块,处理模块组成。四、CPU板主要由CPU、通讯组、EPROM及电池、喷头驱动组构成。（一）CPU：所有程序信号处理及喷码机动作控制。（二）通讯组：提供与键盘通讯所需的信号。（三）EPROM及电池：保存所有的用户设定的参数和打印内容。（四）喷头驱动组：由CPU控制为喷头的动作提供动力。五、喷头由密封垫、墨水接头、控制线接头、喷嘴片、墨槽、线圈、上盖板、顶杆、弹簧组成。（一）密封垫：密封各部件间的连接。（二）墨水接头：喷头墨水的管路接头。（三）控制线接头：控制线与喷头的连接接头。（四）喷嘴片：喷嘴片由7个0.16mm的孔组成，它

咨询热线：17751244886

产品详情
联系我们

喷码机喷头的加热结构，包括基板，基板的正面设有油墨通道和第一阀组件，第一阀组件用于控制油墨选择性通过油墨通道，油墨通道包括直管段和弯曲加热段，基板的背面设置有用于对弯曲加热段进行加热的加热装置，其特征在于，第一阀组件安装在油墨通道的直管段位置，第一阀组件与加热装置在基板厚度方向相互错开，弯曲加热段与加热装置在基板厚度方向相互正对。本实用新型不仅能实现对油墨通道进行加热的功能，同时避免对第一阀组件进行加热，防止对第一阀组件的破坏，提高了新型喷码机喷头工作的稳定性，延长了使用寿命，提高了喷码精度，降低了使用成本。该发明有效的使油温得到提高，保证了喷码的质量，同时保证了内部电子元件不被加热装置烧坏，但是该发明还存在着通过在基板设置的加热装置连接加热管，进行加热，不能智能的控制加热温度和溶剂的添入量。同时现有的喷码机加热结构通常采用加热片，这样使加热管受热不均匀，油温上升效率慢，同时也妨碍了传感器对油墨温度的监测。

喷码机喷头，包括喷头主体、喷嘴、喷腔、充电槽和高压偏转极，喷嘴、喷腔、充电槽、高压偏转极均设置于喷头主体上，喷腔通过供墨管与外部管路系统进行连接，所述喷头主体上还设有喷头加热装置和智能控制器，在喷嘴外侧设有喷头密封装置。

加热装置包括：基板，在基板下方设有供墨管和溶剂管，上方设有安装部，在供墨管上设有控制阀I，在溶剂管上设有控制阀II，所述供墨管包括直管供墨管和弯管供墨管，在弯管供墨管上设有均匀分布的耳钩，在耳钩上缠绕有电阻丝并通过电连接智能控制器，所述安装部内设有用于安装智能控制器的内腔。

喷头密封装置为封盖状，其一端与喷头以转动方式连接并通过电连接智能控制器，当喷码机刚开机时，喷嘴并不进行喷墨，直到内部的传感器监测到油墨循环系统运行正常后，将信息传输至智能控制器，控制喷头密封装置打开，在即将停机之前，当油墨循环系统还没有停止工作时，喷头密封装置扣合从而使喷嘴闭合。
